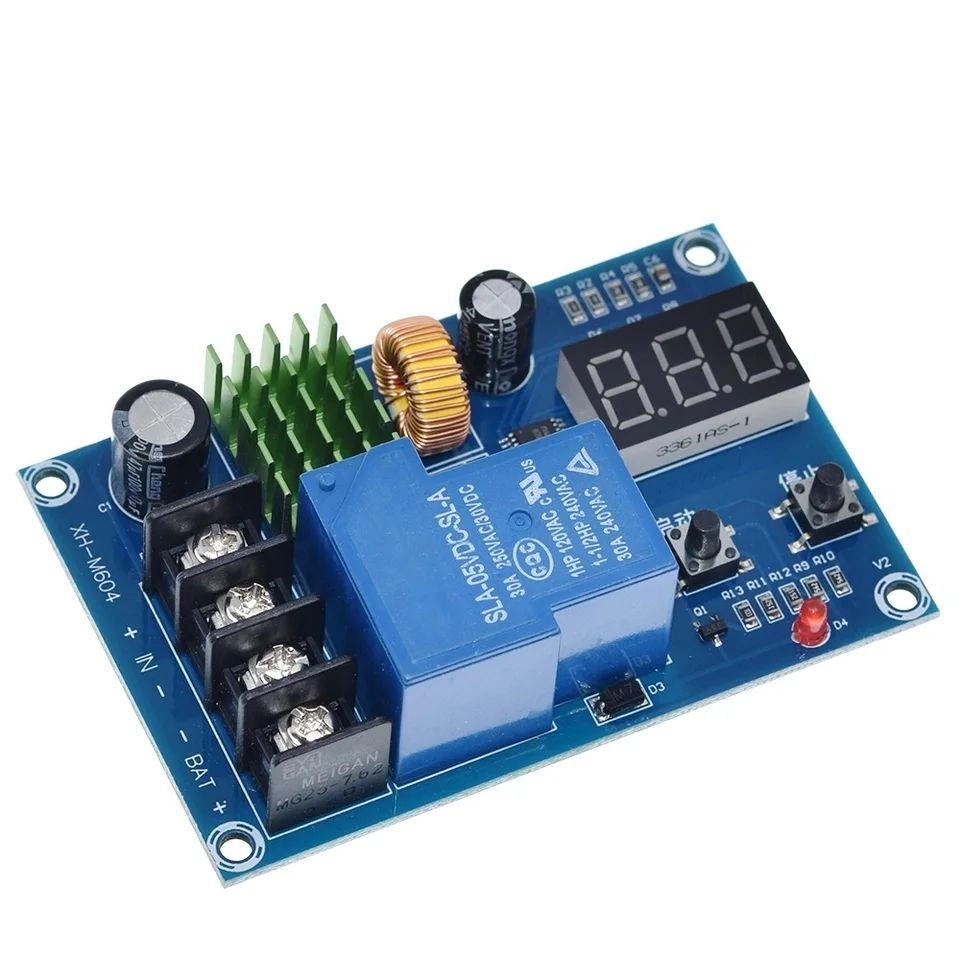

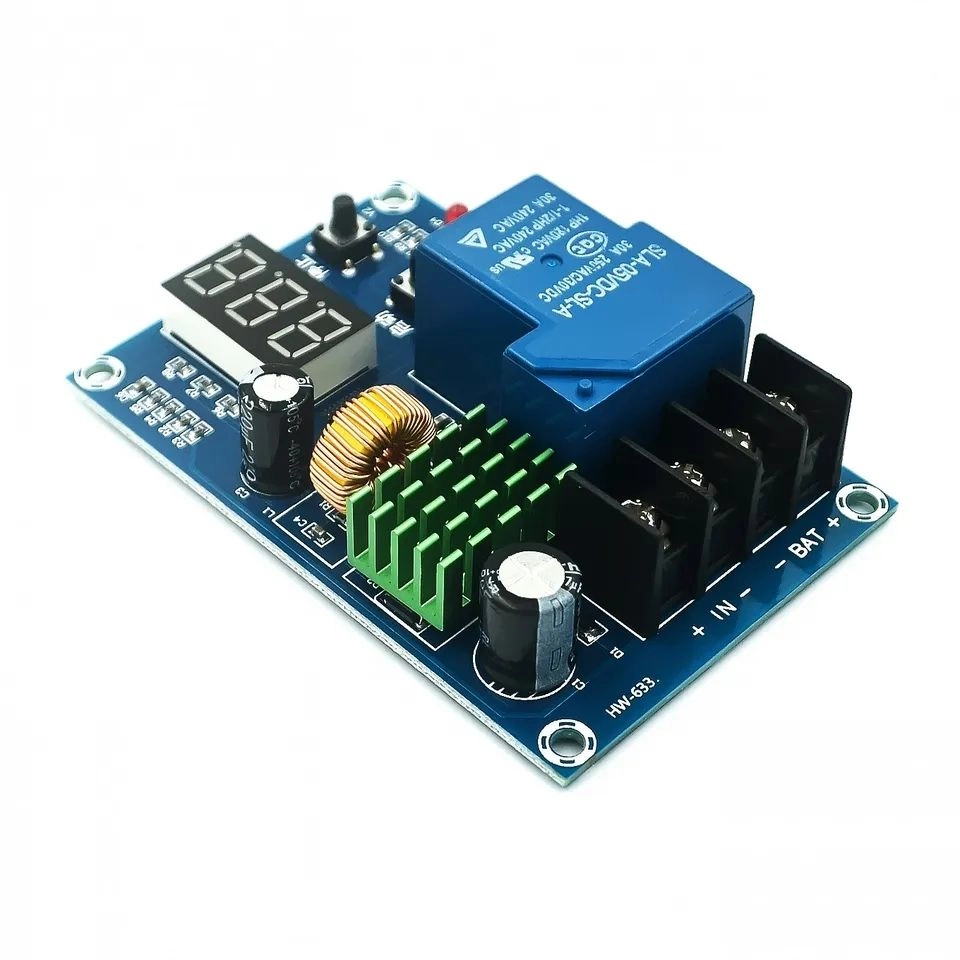

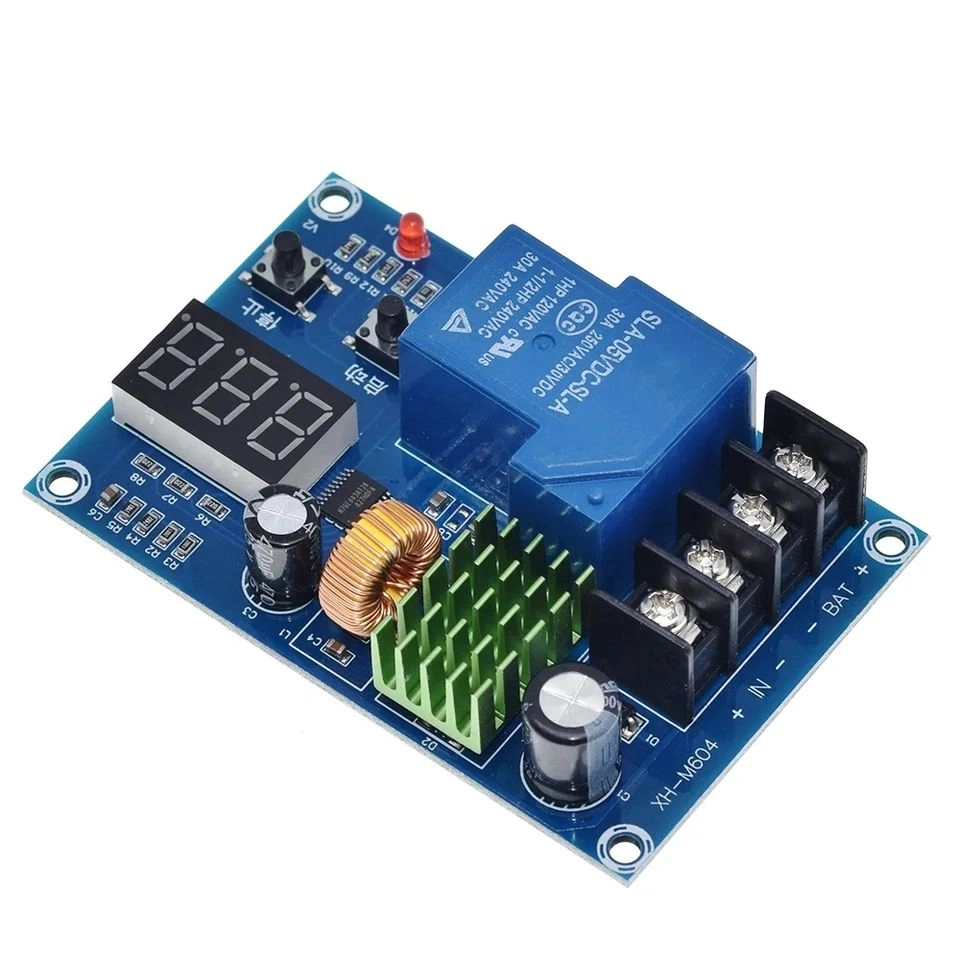

해당 상품은 과방전,과충전을 방지해주는 충전 제어보드 입니다
충전기가 아닙니다 충전기를 통한 제어보드 입력 전압은,
필히 충전하려는 배터리 완충 전압값보다 동일하거나 높아야합니다
(강압이나 승압이 아닌 단순 제어보드(릴레이) 임으로)
＊ 사용방법이 어떻게 되나요? ＊

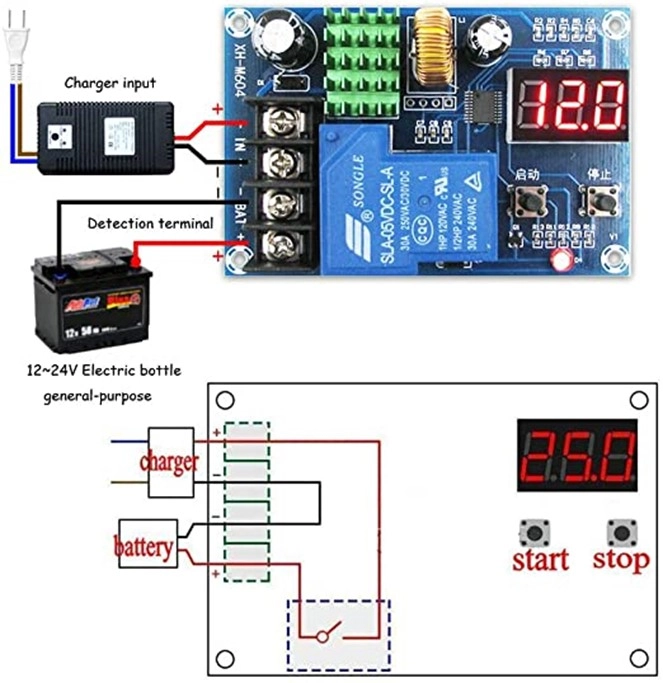

1. BAT + 플러스 - 마이너스 부분에 배터리를 연결 해 주세요
2. 디스플레이 기준 하단 왼쪽 버튼 1회 누르면 현재 저전압(과방전) 값을,
오른쪽 버튼 1회 누르면 과전압(과충전) 값 설정이 몇V로 되어 있는지 알 수 있습니다
2. 디스플레이 기준 하단 왼쪽 버튼을 길~게 눌러주시면 표시창이 깜박입니다
이 상태에서 저전압(과방전) 값을 왼쪽,오른쪽 버튼을 눌러 원하시는 값으로 설정해주세요
설정은 원하는 값으로 맞춘 다음 가만히 냅두면 깜박이던 표시창이 멈추면서 셋팅됩니다
3. 디스플레이 기준 하단 오른쪽 버튼을 길~게 눌러주시면 표시창이 깜박입니다
이 상태에서는 과전압(과충전) 값을 왼쪽,오른쪽 버튼을 눌러 원하시는 값으로 설정해주세요
저전압(과방전) , 과전압(과충전) 값을 모두 설정을 하셨다면
4. IN 에 + 플러스 - 마이너스 에 충전기를 물려주시고 사용하시면 됩니다
＊ 작동을 안해요(충전이 안되요) 불량인가요? ＊
위에 말씀드렸다 싶히 충전기가 아닙니다 제어보드(릴레이) 개념이라 그렇습니다
예를 들어 봅니다, 현재 저전압 설정이 12V 이고, 과충전 설정이 12.6V 라고 가정 합니다
배터리의 현재 전압은 12.4V 입니다 이 상태에서 IN 에 충전기를 물려도 작동을 하지 않습니다
왜냐, 현재 배터리 전압이 저전압값과 과충전값의 중간에 와 있기 때문입니다
이 상태에서 작동하시려면 저전압값을 임의로 현재 배터리 값인 12.4V 이상으로 올려서 릴레이가 인식 하게 끔하여,
제어보드 작동을 시켜줍니다 그리고 다시 원래 설정값인 12V로 맞추면 이제 부터 배터리가 과충전값 이상 도달 시 제어보드는 꺼지고
배터리 전압이 저전압값 이하로 도달시 켜지게 됩니다, 만약 중간에 배터리를 탈거 후 외부에서 사용하고 다시 돌아와
재 연결하는 경우 위 방법과 동일하게 다시 저전압값을 임의로 배터리 현재 전압값에 터치 후 내리면 재 작동합니다
